TỔNG QUAN SẢN PHẨM

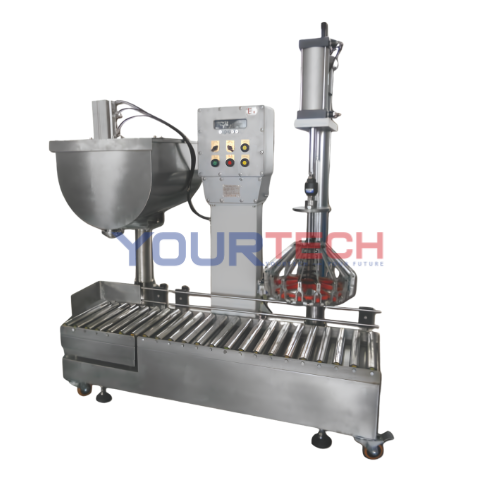

V5-30DEY 10–25L được chúng tôi cung cấp cho nhu cầu chiết rót định lượng kết hợp cấp liệu và đóng nắp trong sản xuất công nghiệp. Hệ thống sử dụng bàn cân và cảm biến tải trọng để kiểm soát lượng sản phẩm, đồng thời kết hợp phễu cấp liệu và băng tải con lăn để hỗ trợ quá trình đóng gói liên tục.
Máy thực hiện chiết rót theo hai giai đoạn với lưu lượng lớn và lưu lượng chậm, cho phép điều chỉnh lưu lượng ở giai đoạn thứ hai. Hệ thống tự động trừ bì, nhận diện thùng rỗng, kiểm tra dung sai và có thể bổ sung sản phẩm khi khối lượng thấp hơn giá trị cài đặt.
Người vận hành có thể thiết lập lượng chiết mục tiêu, lựa chọn trọng lượng tịnh hoặc trọng lượng tổng, điều chỉnh chiều cao van chiết và lưu 30 nhóm thông số cho các sản phẩm khác nhau. Kết cấu chính sử dụng thép không gỉ SUS304; van chiết tiêu chuẩn sử dụng SUS304, có thể tùy chọn SUS316L hoặc Teflon; phễu cấp liệu sử dụng SUS304 và có thể tùy chọn SUS316L.
NGUYÊN LÝ HOẠT ĐỘNG & CÔNG NGHỆ SẢN PHẨM
Cân định lượng và chiết rót hai giai đoạn
Người vận hành đặt thùng rỗng lên bàn cân và nhấn nút khởi động. Hệ thống kiểm tra thùng, tự động trừ bì và bắt đầu chiết với lưu lượng lớn. Khi khối lượng tiến gần giá trị mục tiêu, tốc độ cấp liệu giảm xuống để kiểm soát lượng chiết ở cuối chu trình. Khi đạt khối lượng cài đặt, các van đóng, đầu chiết được đưa ra khỏi thùng và hệ thống thực hiện thu gom phần nhỏ giọt.
Quy trình: Đặt thùng lên bàn cân → Nhấn khởi động → Kiểm tra thùng và tự động trừ bì → Chiết nhanh → Giảm lưu lượng → Đạt khối lượng mục tiêu → Đóng van → Thu gom phần nhỏ giọt → Di chuyển thùng → Đóng nắp.
Phễu cấp liệu, băng tải con lăn và cụm đóng nắp
V5-30DEY tích hợp phễu cấp liệu SUS304 cùng băng tải con lăn kích thước 400 × 1000 mm để hỗ trợ di chuyển thùng trong khu vực làm việc. Sau khi hoàn tất chiết rót, thùng được chuyển sang công đoạn đóng nắp trên cùng hệ thống.
Điều khiển và kiểm soát vận hành
Hệ thống sử dụng PLC MITSUBISHI/SIEMENS. Bộ điều khiển định lượng có màn hình hai cửa sổ, hỗ trợ hiển thị lượng định mức, số lượng thùng và dữ liệu tích lũy. Máy có nút dừng khẩn cấp, chức năng tự chẩn đoán, điều chỉnh kỹ thuật số, cài đặt chống rung và kết nối máy tính để hỗ trợ kiểm soát quá trình vận hành.
Cấu hình chống cháy nổ và vật liệu tiếp xúc
Toàn bộ hệ thống được cấu hình cấp chống cháy nổ EXdiaIIBT4. Phần gioăng và khớp nối mềm sử dụng Teflon, hỗ trợ chống dung môi, axit và kiềm. Tùy nhu cầu sử dụng, chúng tôi có thể cấu hình thêm bơm, van hồi lưu, bộ lọc và băng tải con lăn chạy bằng động cơ hoặc trọng lực.
CÁC LỢI ÍCH SẢN PHẨM
- Tích hợp phễu cấp liệu, chiết rót, băng tải con lăn và đóng nắp trong cùng một hệ thống, hỗ trợ liên kết các công đoạn đóng gói.
- Cấu hình chống cháy nổ cấp EXdiaIIBT4 cho các ứng dụng có yêu cầu sử dụng thiết bị chống cháy nổ.
- Chiết rót định lượng theo khối lượng với độ chính xác ≤0,1% ở cấu hình V5-30DEY.
- Tự động trừ bì, kiểm tra dung sai và bổ sung sản phẩm khi khối lượng thấp hơn mức cài đặt.
- Có thể lưu 30 nhóm thông số; đầu chiết tháo lắp nhanh và các chi tiết Teflon hỗ trợ vận hành, vệ sinh và bảo trì thuận tiện.
THÔNG SỐ KỸ THUẬT V5-30DEY 10–25L
| Thông số | V5-30DEY 10–25L |
| Phạm vi dung tích | 10–25 L |
| Tải trọng tối đa | 30 kg |
| Bước chia cân | 0,01 kg |
| Độ chính xác chiết rót | ≤0,1% |
| Tốc độ chiết rót | 120–240 thùng/giờ |
| Cấp chống cháy nổ | EXdiaIIBT4 |
| Chế độ điều khiển | Chiết rót 2 giai đoạn |
| Kích thước bệ đỡ | 400 × 400 mm |
| Kích thước băng tải con lăn | 400 × 1000 mm |
| Kích thước tổng thể | 1400 × 550 × 1615 mm |
| Vật liệu van chiết | SUS304; tùy chọn SUS316L hoặc Teflon |
| Vật liệu phễu cấp liệu | SUS304; tùy chọn SUS316L |
| Vật liệu kết cấu | Thép không gỉ SUS304 |
| Vật liệu con lăn | Thép không gỉ |
| Áp suất khí vận hành | 0,2–0,6 MPa |
| Nguồn khí cấp cần chuẩn bị | 0,4–0,8 MPa |
| Kích thước van chiết | DN40; có thể tùy chọn theo yêu cầu |
| Kết nối khí | Khớp nối nhanh cho ống khí 8 mm |
| Nguồn điện | AC 110/220 V, 50/60 Hz, 10 A |
| Nhiệt độ hoạt động | -10°C đến 50°C |
| Điều kiện nền lắp đặt | Sàn bê tông phẳng, chắc chắn; độ dày >10 cm |
LIÊN HỆ TƯ VẤN
Liên hệ với chúng tôi để được tư vấn máy chiết rót phễu cấp liệu chống cháy nổ với chức năng đóng nắp V5-30DEY 10–25L phù hợp với loại sản phẩm, mức định lượng, vật liệu tiếp xúc và yêu cầu vận hành thực tế.
