TỔNG QUAN SẢN PHẨM

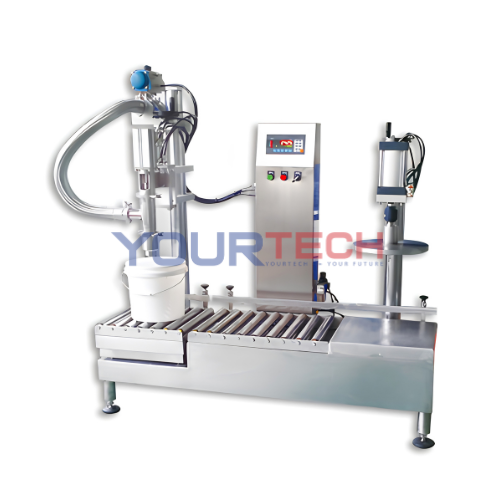

V5-30AY được chúng tôi cung cấp cho nhu cầu chiết rót định lượng và đóng nắp các thùng dung tích 10–25 L. Hệ thống sử dụng bàn cân và cảm biến tải trọng để kiểm soát lượng sản phẩm, kết hợp băng tải con lăn và cụm đóng nắp nhằm hỗ trợ nối tiếp các công đoạn trong quá trình đóng gói.
Máy thực hiện chiết rót theo hai giai đoạn với lưu lượng lớn và lưu lượng chậm, đồng thời cho phép điều chỉnh lưu lượng ở giai đoạn thứ hai. Hệ thống tự động trừ bì, nhận diện thùng rỗng, kiểm tra dung sai và có thể bổ sung thêm sản phẩm khi khối lượng thấp hơn giá trị cài đặt.
Người vận hành có thể thiết lập lượng chiết mục tiêu, lựa chọn trọng lượng tịnh hoặc trọng lượng tổng, điều chỉnh chiều cao van chiết và lưu 30 nhóm thông số cho các sản phẩm khác nhau. Kết cấu chính sử dụng thép không gỉ SUS304; van chiết tiêu chuẩn sử dụng SUS304 và có thể tùy chọn SUS316L hoặc Teflon.
NGUYÊN LÝ HOẠT ĐỘNG & CÔNG NGHỆ SẢN PHẨM
Cân định lượng và chiết rót hai giai đoạn
Người vận hành đưa thùng rỗng lên bàn cân, căn chỉnh vị trí và nhấn nút khởi động. Hệ thống kiểm tra thùng, tự động trừ bì và bắt đầu chiết với lưu lượng lớn. Khi khối lượng tiến gần giá trị mục tiêu, tốc độ cấp liệu giảm xuống để kiểm soát lượng chiết ở cuối chu trình. Khi đạt khối lượng cài đặt, các van đóng, đầu chiết được đưa ra khỏi thùng và hệ thống thực hiện thu gom phần nhỏ giọt.
Quy trình: Đưa thùng lên bàn cân → Nhấn khởi động → Kiểm tra thùng và tự động trừ bì → Chiết nhanh → Giảm lưu lượng → Đạt khối lượng mục tiêu → Đóng van → Thu gom phần nhỏ giọt → Di chuyển thùng → Đóng nắp.
Tích hợp băng tải con lăn và cụm đóng nắp
V5-30AY được bố trí băng tải con lăn kích thước 400 × 1000 mm để hỗ trợ di chuyển thùng trong khu vực làm việc. Sau khi hoàn tất chiết rót, thùng được chuyển sang công đoạn đóng nắp trên cùng hệ thống.
Điều khiển và kiểm soát vận hành
Hệ thống sử dụng PLC MITSUBISHI/SIEMENS. Bộ điều khiển định lượng có màn hình hai cửa sổ, hỗ trợ hiển thị lượng định mức, số lượng thùng và dữ liệu tích lũy. Máy có chức năng tự chẩn đoán, điều chỉnh kỹ thuật số, cài đặt chống rung, kết nối máy tính và nút dừng khẩn cấp để hỗ trợ kiểm soát vận hành.
Vật liệu và khả năng tùy chọn
Phần gioăng và khớp nối mềm sử dụng Teflon, hỗ trợ chống dung môi, axit và kiềm. Kết cấu khung, bệ cân và nhiều chi tiết sử dụng thép không gỉ. Tùy nhu cầu sử dụng, chúng tôi có thể cấu hình thêm bơm, van hồi lưu, bộ lọc và băng tải con lăn chạy bằng động cơ hoặc trọng lực.
CÁC LỢI ÍCH SẢN PHẨM
- Tích hợp chiết rót, băng tải con lăn và đóng nắp trong cùng một hệ thống, hỗ trợ liên kết các công đoạn đóng gói.
- Chiết rót định lượng theo khối lượng với độ chính xác ≤0,1% ở cấu hình V5-30AY.
- Chiết rót hai giai đoạn giúp kiểm soát lượng sản phẩm khi tiến gần giá trị mục tiêu.
- Tự động trừ bì, kiểm tra dung sai và bổ sung sản phẩm khi khối lượng thấp hơn mức cài đặt.
- Có thể lưu 30 nhóm thông số; đầu chiết tháo lắp nhanh và các chi tiết Teflon hỗ trợ vận hành, vệ sinh và bảo trì.
THÔNG SỐ KỸ THUẬT V5-30AY 10–25L
| Thông số | V5-30AY 10–25L |
| Phạm vi dung tích | 10–25 L |
| Tải trọng tối đa | 30 kg |
| Bước chia cân | 0,01 kg |
| Độ chính xác chiết rót | ≤0,1% |
| Tốc độ chiết rót | 120–240 thùng/giờ |
| Chế độ điều khiển | Chiết rót 2 giai đoạn |
| Kích thước bệ đỡ | 400 × 400 mm |
| Kích thước băng tải con lăn | 400 × 1000 mm |
| Kích thước tổng thể | 1400 × 550 × 1636 mm |
| Vật liệu van chiết | SUS304; tùy chọn SUS316L hoặc Teflon |
| Vật liệu kết cấu | Thép không gỉ SUS304 |
| Vật liệu con lăn | Thép không gỉ |
| Kích thước van chiết | DN40; có thể tùy chọn theo yêu cầu |
| Kết nối khí | Khớp nối nhanh cho ống khí 8 mm |
| Nguồn điện | AC 110/220 V, 50/60 Hz, 10 A |
| Nhiệt độ hoạt động | -10°C đến 50°C |
| Điều kiện nền lắp đặt | Sàn bê tông phẳng, chắc chắn; độ dày >10 cm |
