TỔNG QUAN SẢN PHẨM

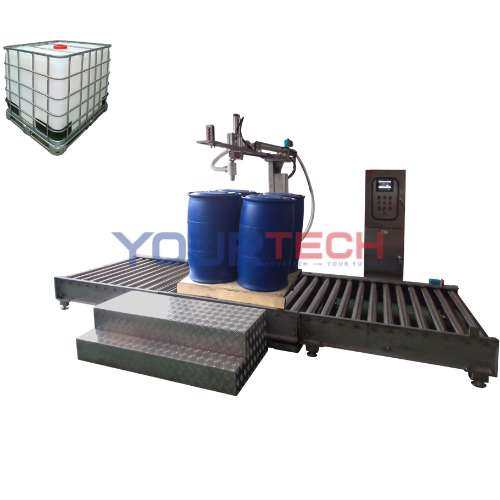

V5-1500A-AR được chúng tôi cung cấp cho nhu cầu chiết rót định lượng các thùng dung tích lớn như phuy 200 L và bồn IBC. Hệ thống sử dụng sàn cân và cảm biến tải trọng để kiểm soát lượng sản phẩm, kết hợp cơ cấu tay đòn giúp người vận hành đưa đầu chiết đến vị trí miệng thùng trước khi bắt đầu quá trình nạp.
NGUYÊN LÝ HOẠT ĐỘNG & CÔNG NGHỆ SẢN PHẨM
Cơ cấu tay đòn linh hoạt cho thùng phuy và IBC
Đầu chiết được lắp trên cơ cấu tay đòn để người vận hành có thể di chuyển và căn chỉnh với miệng thùng. Sau khi hoàn tất một vị trí, tay đòn tiếp tục được di chuyển sang thùng kế tiếp. Cấu hình này phù hợp với quy trình chiết nhiều thùng trên cùng pallet và các bồn IBC kích thước lớn.
Cân định lượng và chiết rót hai giai đoạn
Khi nhấn nút khởi động, đầu chiết tự động hạ vào vị trí, hệ thống nhận diện và trừ bì thùng rỗng trước khi mở van. Quá trình chiết bắt đầu với lưu lượng lớn; khi khối lượng tiến gần giá trị mục tiêu, tốc độ cấp liệu giảm xuống để kiểm soát lượng chiết ở giai đoạn cuối. Khi đạt giá trị cài đặt, các van đóng và đầu chiết tự động nâng lên.
Quy trình: Đưa thùng hoặc IBC lên sàn cân → Căn chỉnh tay đòn và đầu chiết → Nhấn khởi động → Hạ đầu chiết → Tự động trừ bì → Chiết nhanh → Giảm lưu lượng → Đạt khối lượng mục tiêu → Đóng van → Nâng đầu chiết → Di chuyển sang vị trí tiếp theo → Đưa pallet ra ngoài.
Kiểm soát vận hành và chống nhỏ giọt
Máy có chức năng không thực hiện chiết khi đầu chiết chưa được đưa đúng vị trí, kiểm tra dung sai, phát hiện và hiển thị lỗi. Thiết kế chống nhỏ giọt hỗ trợ hạn chế nguyên liệu rơi xuống thùng và khu vực sàn cân sau khi kết thúc chu trình. Hệ thống điều khiển sử dụng màn hình cảm ứng 7 inch và bộ điều khiển lập trình, kết hợp nút dừng khẩn cấp để hỗ trợ quá trình vận hành.
Kết cấu và khả năng tùy chọn
Van chiết tiêu chuẩn sử dụng SUS304, có thể tùy chọn SUS316L hoặc Teflon. Kết cấu chính sử dụng thép carbon; sàn cân bằng thép sơn kết hợp cảm biến lực độ chính xác cao và hộp đấu nối chống nước. Tùy nhu cầu sử dụng, chúng tôi có thể cấu hình thêm ống mềm inox hoặc Teflon, bơm, van hồi lưu, bộ lọc, thiết bị đóng nắp khí nén và hệ thống băng tải cho thùng rỗng, cân và thùng đầy.
CÁC LỢI ÍCH SẢN PHẨM
- Phù hợp chiết rót thùng phuy 200 L và bồn IBC với tải trọng tối đa 1.500 kg.
- Cơ cấu tay đòn hỗ trợ di chuyển đầu chiết giữa nhiều vị trí thùng trên cùng khu vực làm việc.
- Chiết rót hai giai đoạn kết hợp cân định lượng, với độ chính xác ±0,1–0,2 kg.
- Tự động trừ bì, kiểm tra dung sai và bổ sung sản phẩm khi khối lượng thấp hơn mức cài đặt.
- Thiết kế chống nhỏ giọt, đầu chiết tháo lắp nhanh và các chi tiết Teflon hỗ trợ vận hành, vệ sinh và bảo trì.
THÔNG SỐ KỸ THUẬT V5-1500A-AR
| Thông số | V5-1500A-AR |
| Ứng dụng thùng chứa | Thùng phuy 200 L và bồn IBC |
| Tải trọng tối đa | 1.500 kg |
| Độ chính xác chiết rót | ±0,1–0,2 kg (100–200 g) |
| Tốc độ chiết rót thùng 200 L | 40–60 thùng/giờ, tùy tốc độ cấp liệu |
| Tốc độ chiết rót IBC | 10–12 IBC/giờ, tùy tốc độ cấp liệu |
| Chế độ điều khiển | Chiết rót 2 giai đoạn |
| Chế độ chiết | Chiết rót trên bề mặt, đầu chiết đưa vào vị trí miệng thùng |
| Kích thước sàn cân | 1.400 × 1.400 mm |
| Vật liệu van chiết | SUS304; tùy chọn SUS316L hoặc Teflon |
| Vật liệu kết cấu | Thép carbon |
| Vật liệu con lăn | Thép mạ kẽm |
| Áp suất khí vận hành | 0,2–0,6 MPa |
| Nguồn khí cấp cần chuẩn bị | 0,4–0,8 MPa |
| Kích thước van chiết | DN40; có thể tùy chọn theo yêu cầu |
| Kết nối khí | Khớp nối nhanh cho ống khí 8 mm |
| Nguồn điện | AC 220 V, 50 Hz |
| Nhiệt độ hoạt động | -10°C đến 50°C |
| Điều kiện nền lắp đặt | Sàn bê tông phẳng, chắc chắn; độ dày >10 cm |
LIÊN HỆ TƯ VẤN
Liên hệ với chúng tôi để được tư vấn máy chiết rót tay đòn V5-1500A-AR phù hợp với loại sản phẩm, quy cách thùng chứa, mức định lượng và yêu cầu vận hành thực tế.
